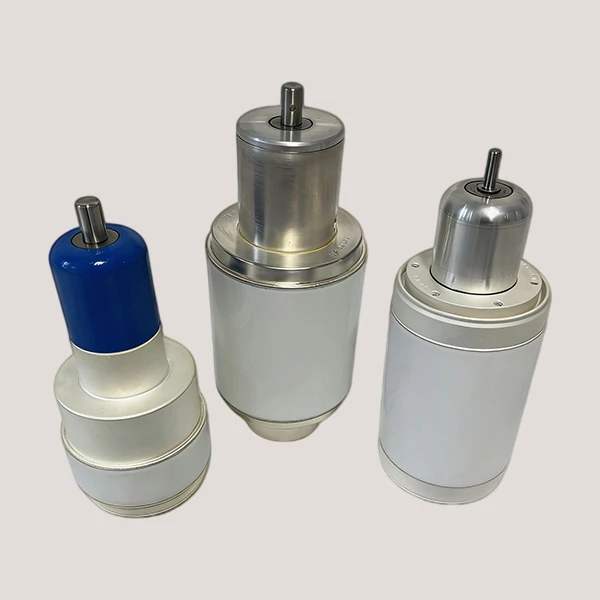

পণ্য ওভারভিউ
একটি পরিবর্তনশীল ভ্যাকুয়াম ক্যাপাসিটর একটি সিল করা ভ্যাকুয়াম বডির ভিতরে একটি ইলেক্ট্রোড গ্রুপকে অন্যটির সাথে সরিয়ে ক্যাপাসিট্যান্স পরিবর্তন করে। এটি দীর্ঘ-তরঙ্গ, মাঝারি-তরঙ্গ এবং ছোট-তরঙ্গ ট্রান্সমিটার, RF ম্যাচিং নেটওয়ার্ক, উচ্চ-ফ্রিকোয়েন্সি ইন্ডাকশন হিটিং সিস্টেম, মেডিকেল RF সরঞ্জাম এবং অন্যান্য উচ্চ-ভোল্টেজ টিউনিং বা নিউট্রালাইজেশন সার্কিটে ইনস্টল করা হয়। একটি নির্দিষ্ট মডেলের বিপরীতে, এটি ব্যবহার করা হয় যখন সেটআপ, ফ্রিকোয়েন্সি নির্বাচন বা লোড ম্যাচিংয়ের সময় ক্যাপ্যাসিট্যান্স অবশ্যই পরিবর্তন হয়।

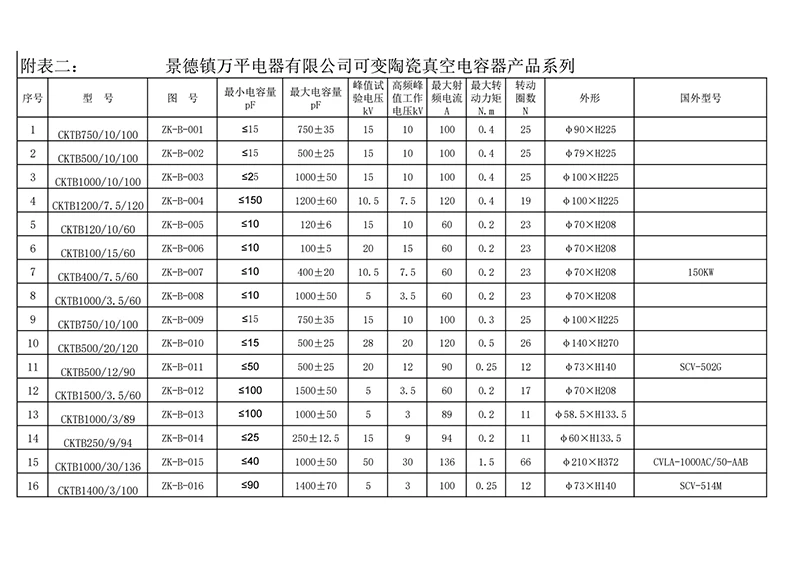

স্পেসিফিকেশন
|
স্পেসিফিকেশন |
ZK-B-010 |
ZK-B-007 |
|
টাইপ |
পরিবর্তনশীল ভ্যাকুয়াম |
পরিবর্তনশীল ভ্যাকুয়াম |
|
ক্যাপাসিট্যান্স (pF) |
সিমিন<15 |
সিমিন<10 |
|
Upt / Upw (kV) |
Upt 28 / Upw 20 |
Upt 10.5 / Upw 7.5 |
|
সর্বোচ্চ RF কারেন্ট @13.56 MHz (A) |
120 |
60 |
|
সর্বোচ্চ টর্ক / টিউনার টার্নস |
0.5 N·m |
0.2 N·m |
|
সর্বোচ্চ ওজন (কেজি) |
- |
1.5 |
|

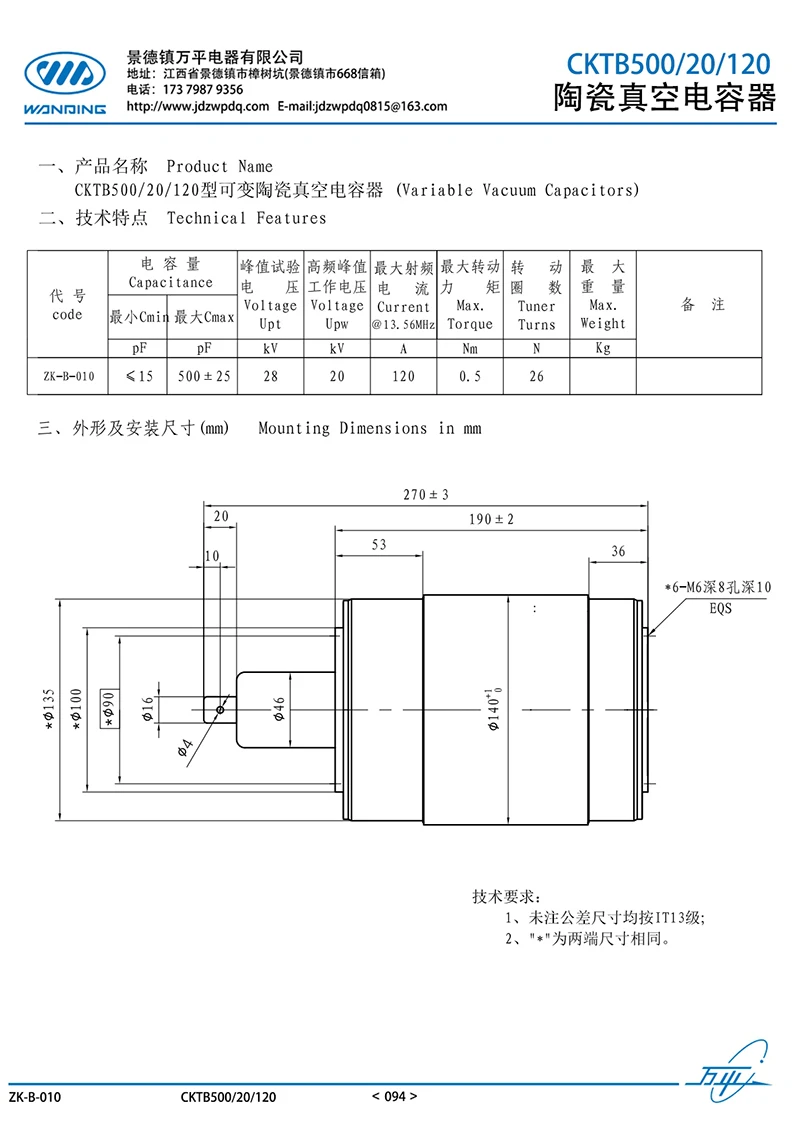

সামগ্রিক এবং শরীর |
সামগ্রিক L 270 ± 3 |
সামগ্রিক L 208 ± 1 |
|
খাদ / টার্মিনাল |
খাদ Ø16; ক্রস-হোল Ø4 |
খাদ Ø16; ক্রস-হোল Ø4 |
|
শেষ / ফ্ল্যাঞ্জ মাত্রা |
বাম বিভাগ 53; ডান 36 |
বাম 34 + ঠোঁট ৪; ডান 24 + ঠোঁট 4 |
|
মাউন্টিং ইন্টারফেস |
6-M6; থ্রেড গভীরতা 8; গর্ত গভীরতা 10; EQS |
6-M4; থ্রেড গভীরতা 5; গর্ত গভীরতা 6; EQS |
মূল সুবিধা
টিউনিং রেঞ্জ 400 বা 500 pF পর্যন্ত প্রসারিত
দুটি তালিকাভুক্ত মডেল 10 বা 15 পিএফ থেকে 400 বা 500 পিএফ-এর নিচে। আরএফ ম্যাচিং এবং ইন্ডাকশন-হিটিং সার্কিটে, এই স্প্যানটি একই ক্যাপাসিটর কভার সেটআপ পরিবর্তন করতে দেয় এবং নির্বাচিত মডেল রেঞ্জের মধ্যে লোড বৈচিত্র্য আনতে দেয়।
20 কেভি ওয়ার্কিং ভোল্টেজ এবং 120 এ আরএফ কারেন্ট পর্যন্ত
উচ্চতর-মূল্যায়িত মডেলটি 20 kV উচ্চ-ফ্রিকোয়েন্সি পিক ওয়ার্কিং ভোল্টেজ, 28 kV পিক টেস্ট ভোল্টেজ এবং 120 A 13.56 MHz এ একত্রিত করে। এটি টিউনিং পজিশন সমর্থন করে যেখানে একই অপারেটিং পয়েন্টে উল্লেখযোগ্য RF ভোল্টেজ এবং কারেন্ট ঘটে।
নিয়ন্ত্রিত সমন্বয়ের জন্য 23 থেকে 26 বাঁক
যান্ত্রিক ভ্রমণ 0.2 থেকে 0.5 N·m সর্বাধিক টর্ক সহ 23 বা 26 টার্নে বিতরণ করা হয়। অনুরণনের কাছাকাছি, মাল্টি-টার্ন মেকানিজম একটি ছোট-ভ্রমণ সামঞ্জস্যের চেয়ে শ্যাফ্ট আন্দোলনের প্রতি ছোট ক্যাপাসিট্যান্স পরিবর্তন প্রদান করে।
কাঠামো এবং উপকরণ
ক্যাপাসিটরটিতে একটি সিরামিক ভ্যাকুয়াম খাম, ধাতব প্রান্তের ফিটিং, ঘনকেন্দ্রিক অক্সিজেন{0}}মুক্ত তামার ইলেক্ট্রোড গ্রুপ এবং একটি বাহ্যিক সমন্বয় প্রক্রিয়া থাকে। একটি ইলেক্ট্রোড গ্রুপ স্থির থাকে। অন্যটি অক্ষীয়ভাবে চলে, ইলেক্ট্রোড ওভারল্যাপ এবং ক্যাপাসিট্যান্স পরিবর্তন করে।
একটি ধাতব বেল, বা একটি সমতুল্য গতি সীল, ভ্যাকুয়াম সীমানা ভেঙ্গে ঘের মাধ্যমে যান্ত্রিক আন্দোলন বহন করে। শ্যাফ্ট, বিয়ারিং, টার্মিনাল এবং মাউন্টিং অংশগুলি প্রয়োজনীয় ভ্রমণ, টিউনিং দিকনির্দেশ এবং ইনস্টলেশন পদ্ধতির জন্য নির্বাচন করা হয়। উচ্চতর কারেন্ট বহনকারী মডেলগুলির একটি ডেডিকেটেড কুলিং সংযোগও থাকতে পারে।
কাস্টম অপশন
ক্যাপাসিট্যান্স পরিসীমা এবং টিউনিং প্রতিক্রিয়া
কাস্টম স্পেসিফিকেশন সর্বনিম্ন এবং সর্বোচ্চ ক্যাপাসিট্যান্স, সমন্বয় অনুপাত, যান্ত্রিক ভ্রমণ এবং বাঁক সংখ্যা নির্ধারণ করতে পারে। দরকারী পরিসীমা তারপর সরঞ্জাম ফ্রিকোয়েন্সি ব্যান্ড এবং সার্কিট লোড বিরুদ্ধে চেক করা হয়.
ড্রাইভ, কুলিং এবং ইনস্টলেশন ইন্টারফেস
শ্যাফ্ট আকৃতি, টিউনিং দিক, মাউন্টিং মাত্রা, টার্মিনাল অবস্থান এবং সংযোগ পদ্ধতি সরঞ্জাম বিন্যাসের জন্য সামঞ্জস্য করা যেতে পারে। আরএফ কারেন্ট এবং তাপের পরিমাণ যা অবশ্যই অপসারণ করতে হবে তার ভিত্তিতে শীতল করার ব্যবস্থা আলাদাভাবে নির্বাচন করা হয়।
মান নিয়ন্ত্রণ
ইলেক্ট্রোড প্রান্তিককরণ এবং sealing
সিল করার আগে, স্থির ইলেক্ট্রোড, চলন্ত ইলেক্ট্রোড, বেলো এবং ড্রাইভের অংশগুলি নিশ্চিত মডেলে একত্রিত হয়। প্রান্তিককরণ এবং ভ্রমণ উদ্দেশ্যমূলক আন্দোলনের মাধ্যমে পরীক্ষা করা হয় যাতে ইলেক্ট্রোডগুলি স্পর্শ না করে, অসমভাবে ওভারল্যাপ না করে বা সিরামিক বডিতে হস্তক্ষেপ না করে।
পরিসীমা জুড়ে বৈদ্যুতিক এবং যান্ত্রিক চেক
ক্যাপাসিট্যান্স মধ্যবর্তী পয়েন্ট সহ, পরিসীমা জুড়ে বিভিন্ন অবস্থানে পরিমাপ করা হয়। ইনসুলেশন, ভোল্টেজ প্রতিরোধ, সমন্বয় ধারাবাহিকতা এবং যান্ত্রিক অপারেশন এছাড়াও সমাপ্ত ক্যাপাসিটর তার উত্পাদন ব্যাচে বরাদ্দ করার আগে পরীক্ষা করা হয়।
উত্পাদন ভিত্তি
পরিবর্তনশীল কাঠামোর জন্য একটি পৃথক সমাবেশ রুট
পরিবর্তনশীল ক্যাপাসিটারগুলি তাদের নিজস্ব সমাবেশ রুটে নির্মিত হয়; এগুলি স্থির ক্যাপাসিটার নয় যার সাথে একটি সমন্বয় অংশ পরে যোগ করা হয়। চলমান ইলেক্ট্রোড, বেলো, ড্রাইভ উপাদান এবং ভ্যাকুয়াম খাম অনুমোদিত টিউনিং কাঠামোর জন্য তৈরি একটি ক্রম অনুসরণ করে।
একটি সুবিধার মধ্যে নমুনা এবং ব্যাচ উত্পাদন
ওয়ানপিং-এর বাড়ির R&D টিম একটি নমুনা তৈরির আগে বৈদ্যুতিক রেটিং, সরঞ্জামের ফিট এবং যান্ত্রিক বিন্যাস পর্যালোচনা করে৷ একবার নমুনা অনুমোদিত হলে, এর অঙ্কন, মডেল এবং কনফিগারেশন একই সুবিধাতে ব্যাচ উত্পাদনের জন্য ব্যবহৃত হয়।
FAQ
প্রশ্ন: একটি কাস্টম পরিবর্তনশীল ভ্যাকুয়াম ক্যাপাসিটরের নমুনা কতক্ষণ লাগে?
উত্তর: একটি নিয়মিত কাস্টম নমুনা সাধারণত প্রায় 40 থেকে 60 দিন লাগে। ডিজাইনে একটি নতুন ইলেক্ট্রোড সিস্টেম, বিশেষ শীতল ব্যবস্থা বা নন-মান যান্ত্রিক ইন্টারফেস অন্তর্ভুক্ত হলে উন্নয়নে বেশি সময় লাগতে পারে।
প্রশ্ন: একটি বিদ্যমান মডেলের জন্য উত্পাদন লিড টাইম কি?
উত্তর: মডেল এবং বর্তমান উত্পাদন সময়সূচীর উপর নির্ভর করে একটি বিদ্যমান মডেল সাধারণত উত্পাদন করতে 20 থেকে 40 দিন সময় নেয়। আগের অর্ডারের জন্য নিশ্চিত হওয়া স্পেসিফিকেশনের বিপরীতে পুনরাবৃত্তি অর্ডার সাজানো হয়েছে।
প্রশ্ন: সরঞ্জামগুলি সক্রিয় থাকাকালীন ক্যাপাসিটর সামঞ্জস্য করা যেতে পারে?
উত্তর: শুধুমাত্র ইকুইপমেন্টে ডিজাইন করা ইনসুলেটেড বা রিমোট টিউনিং মেকানিজম ব্যবহার করুন। উচ্চ-ভোল্টেজ সার্কিট সক্রিয় থাকাকালীন একটি উন্মুক্ত শ্যাফ্ট বা টার্মিনাল স্পর্শ করবেন না৷
প্রশ্ন: প্রতিটি পরিবর্তনশীল ভ্যাকুয়াম ক্যাপাসিটরের কি জল শীতল করার প্রয়োজন হয়?
উত্তর: না। কুলিং নির্ভর করে আরএফ কারেন্ট, ডিউটি সাইকেল এবং ক্যাপাসিটরের চারপাশে বায়ুপ্রবাহের উপর। প্রাকৃতিক-পরিচলন মডেলগুলি তাদের তাপীয় সীমার মধ্যে ব্যবহার করা হয়; উচ্চতর-বর্তমান অ্যাপ্লিকেশনগুলির জন্য জল-ঠান্ডা নকশার প্রয়োজন হতে পারে৷
